1. 方案背景
     變電站是電力系統組成的一個重要環節，是電力網中線路的重要連接部分，其作用是變換電壓、匯集和分配電能。變電站能否正常運行關系到電力系統的穩定和安全，因此對變電站進行監控和保護具有十分重要的意義。
     PRS6000變電站綜合自動化系統解決方案著眼于使電力企業降低運行成本、提高勞動生產率、增加安全經濟效益，同時提高電網現代化控制和管理水平，作為變電站自動化系統，為用戶提供功能強、容量大、界面豐富、可靠性高、使用方便的自動化監控系統,以順應現代電網運行管理發展和追求的目標。
  2. 適用范圍
     該解決方案應用于110kV及以下電壓等級降壓變電站、升壓變電站、開關站等。

3. 方案實現

3.1. 概述
       PRS6000綜合自動化系統按照變電站實際結構配置相應線路保護、元件保護、測控裝置、后臺監控等。集控站監控系統組網方案分為環網、星型兩種模式�？筛鶕�(jù)現場實際情況，靈活配置、組態。
      主控室間隔層設備一般按間隔或者裝置類型組屏，高壓室保護測控裝置則分散安裝于對應的開關柜上。

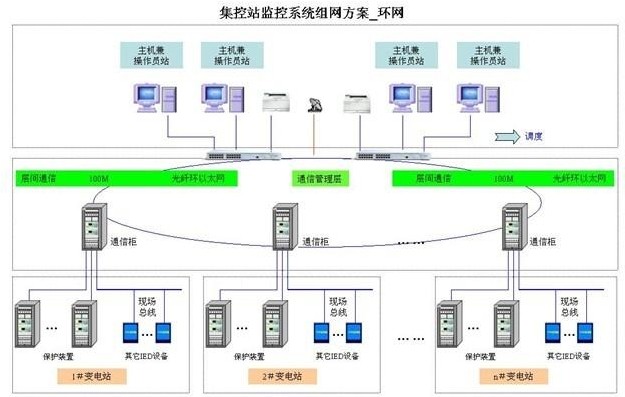

      環網模式結構圖：

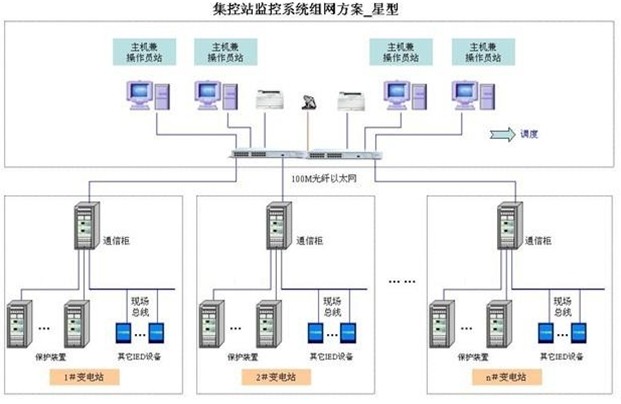

星型模式結構圖：

變電站層
變電站層主要包括遠動裝置與監控系統。
獨立設置的遠動裝置從網絡上采集變電站的數據，并通過各種介質和協議與上級調度中心通信，遠動信息直采直送。
監控系統實現的功能包括數據采集與監視（PRS6000），主要負責收集和管理間隔層上傳的各種實時信息，對系統的間隔層各保護單元進行監視和控制，并可根據運行需要將監控系統信息實時上傳調度系統。

間隔層
系統的間隔層包括PSA500系列、PSA600系列、PSA700系列微機綜合保護裝置，主要實現系統中各間隔的保護、測量和控制等功能，所有裝置均支持RS485或以太網，通過通信柜（通信管理裝置PSA800）將信息實時上傳到站控層網絡。
在間隔層還可設置通信管理裝置PSA800，用于接入其他廠家的綜合保護單元，支持其他的國際/國內標準協議和國內主要設備廠家的各種私有協議。
